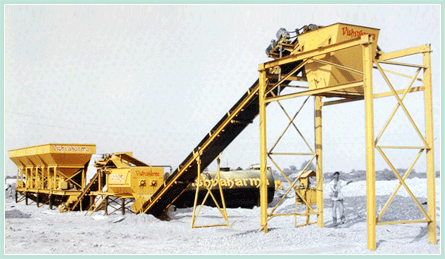

ويت مزيج مصنع |
|
| |
 |
| |
|
PUG MILL UNIT : الصلصال طاحونه الوحدة : |
| |
Pug mill unit capacity is 100 TPH. الصلصال طاحونه قدره 100 وحدة الهيدروكربونات النفطية. Here
is the end of aggregate circulation cold aggregate form bines through
cold conveyer system is being mixed with water from water tank, two
oppositely rotating paddle arms shaft make a homogeny our mix and push
it to out let tipper and transported to site. هنا نهاية اجمالي
التداول الكلي الباردة شكل bines الباردة الحامل خلال نظام مختلط مع الماء
من خزان مياه ، وهما بالتناوب بشكل معاكس مجذاف الاسلحة العمود يقدم لنا
مزيجا homogeny ويدفعها الى خارج اسمحوا العربة القلابه ونقلها الى الموقع. |
| |
|
|
|
 |
|
| |
 |
|
 |
FOUR BIN FEEDER UNIT : اربع بن المغذيه الوحدة : |
| |
Four-bin
feeder is for feeding the materials form above, where wire-mash is
fitted to screen the aggregate to a predetmined size as required, Rest
of that is passed by to out side. اربع بن المغذيه للتغذية المواد
شكل اعلاه ، حيث الاسلاك - الهريس هي معدة لشاشة الاجماليه لحجم
predetmined النحو المطلوب ، هو ان بقية مرت بها الى جنب. The
volume of the material is determined on this stage .All the four bins
are having a screw gate, which is calibrated for adjustment to allow
the opening /passage for materials to be dropped on conveyer belt. حجم المادة عازمه على هذه المرحلة. كل اربعة صناديق اثرا بوابة برغي ، وهو
تعديل لمعايره السماح بفتح / مرور المواد ستلغى على حامل الحزام. The
sum of all the bins will come on a second conveyer belt known as
gathering belt, and the same will be transferred to pug mill unit. مجموع جميع الصناديق سيأتي على حامل الحزام الثاني جمع الحزام المعروف ، ونفس ستنقل الى طاحونه الصلصال وحده. |
|
|
| |
|
CONTROL CABIN : مراقبة الحجره : |
| |
Insulated control cabin with AC Provision. معزول مراقبة المقصوره مع آ سي الحكم. |
| |
|
|
STORAGE TANK : خزان : |
| |
Water tank is fabricated from m.s.section and plates having 10000 Lts. خزان المياه هي مفتعله من m.s.section واللوحات بعد 10000 lts. capacity. القدرة. |
|
|
 |
|
| |
 |
|
|
ELECTRIC CONTROL PANEL : لوحة التحكم الكهرباءيه : |
| |
Electric
control panel is fabricated from 16 SWG CRC sheet and processed with
seven-tank painting, The panel has in-feed master control, Aggregate
flow measurement system, which controls flow, individual bin, flow
indicator, automatic synchronization of aggregate, aggregate and
totalizer, printer for print-out record of all parameters for an
instant verify of formula, automatic controls with indication, metering
for aggregate, input voltage, and motor load. لوحة التحكم
الكهرباءيه هي مفتعله من 16 صفحة الدمج اتفاقيه حقوق الطفل ومعالجتها مع
سبع دبابات الرسم الفريق في اطعام التحكم الرئيسية ، ونظام قياس التدفق
الاجماليه ، والتي تتحكم في تدفق بن الفرد ، ومؤشر التدفق التلقائي
التزامن الكلي ، ومجموع الآلة الحاسبه طابعة لطباعة شاملة تدون فيه جميع
المعايير لحظة التحقق من الصيغة ، مع الاشارة الى ضوابط تلقاءيه ، لقياس
مجموع المدخلات التيار الكهربائي ، وحمل المحرك. |
|
|
| |
|
|
