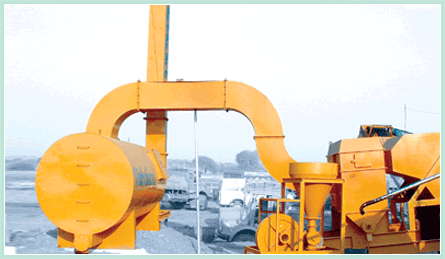

POLLUTION CONTROL SYSTEM FOR DRUM MIX PLANT نظام مراقبة تلوث برميل مزيج مصنع
TOP VIEW رأى عليا
FRONT VIEW الجبهة رأي
SPECIFICATIONSالمواصفات
DIMENSION البعد
:
1.8 m x 3 m 1.8 م x 3 م
CAPACITY (ACFM) القدرة (روده)
:
10500 / 14500 500 10 / 14500
WATER PUMP مضخه مياه
:
2 H.P. 2 h.p.
DIMENSIONالبعد
DIMENSION البعد
:
7.0 x 3.0 x 1.5 mtrs. 7.0 x 3.0 x 1.5 استعراضات منتصف المده.
* Subject to location and aggregate dust content * رهنا موقع الكليه والغبار المحتوي
* All the ratings are subject to change. * جميع التقديرات قابلة للتغيير.
OPERATION SEQUENCEعملية تسلسل
Exhauster inducts hot gases from the Thermo Drum Unit. المستنفذ يدخل الغازات الساخنه من طبل وحدة حراريه.
Higher Pressure Water Jet is sprayed on to the gases which forms water based slurry and is diverted to the sludge Pond. ارتفاع ضغط المياه النفاثه يرش على الغازات التي تشكل اساس الماء والطين تحول الى بركة الحماة.
Air pressure is reduced and remaining gases are exhausted. الضغط الجوي ينخفض بقية الغازات استنفدت.
The pond is made such that, the surface water is again reused. البركة هي التي تقدم هذه ، والمياه السطحيه اعادة استخدامها مرة أخرى.
OTHER INFORMATION معلومات أخرى
Nozzles and Water Bearing Plates are made of Stainless Steel to resist corrosion. وخراطيم المياه تحمل لوحات مصنوعة من الصلب غير القابل للصدأ لمقاومه التآكل.The Sludge Pond requires to be cleaned once a week based on normal site conditions. فإن حماة بركة يتطلب ان تنظف مرة في الاسبوع على اساس الموقع ظروف طبيعية.As
a safety measure, always surround / cover the Sludge Pond with wire
fence sonce, working temperature of water may be above 80 Degree. كما امان التدبير ، دائما تحيط / تغطية حماة بركة اسلاك السياج sonce العاملة درجة حرارة المياه قد تفوق 80 درجة.It is also necessary to have the Drain pipe submerged in pond. ومن الضروري ايضا ان يكون المجرور الانابيب غارقه في بركة.
