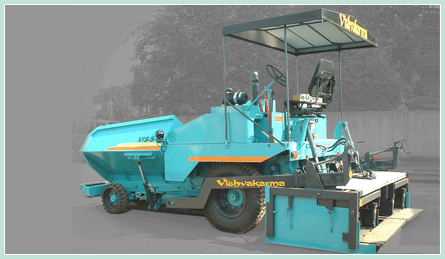

ASPHALT SEMI HYDRO PAVER الاسفلت شبه الماءيه المرصف




SPECIFICATION OF PAVER مواصفات المرصف

Performance الاداء
Paving Width عرض تمهيد : 2.5- 4.00mtrs 2.5 4.00mtrs
Paving Thickness تمهيد سمك : Upto10- 200mm Upto10 - 200mm
Paving speed تمهيد السرعه : 4-23 M/Min 4-23 م / دقيقة
Travel speed سرعة السفر : 15 Km/h (Max) 15 كلم / ساعة (ماكس)

Dimension البعد
Overall Length    الطول الإجمالي : 5300 mm 5300 مصروفات مم
Overall Width عرض شامل : 3000 mm 3000 مم
Overall Height  الطول الإجمالي : 2750 mm 2750 مم
Wheel Base قاعدة العجلات : 2450 mm 2450 مم
Wheel Track  عجلة المسار : 1950 mm 1950 مم
Weight الوزن   8500 Kgs (Approx) 500 8 كيلوغراما (تقريبا)

Tank Capacity دبابه القدرة
Fuel Tank خزان وقود   60 Ltrs 60 ltrs
Hydraulic Tank خزان مائي   45 Ltrs 45 ltrs

Auger Screw الخرامه البرغي
Twin Mechanically Drive Abrasion Resistant Auger Screw توأم ميكانيكيا حملة مقاومه الكشط الخرامه البرغي
HOPPER : النطاط :
Twin hydraulic operated folding hoppers of 4cu, mt. توأم هيدروليكيه تعمل طي النطاطات من 4cu ، جبل. capacity (Approx) القدرة (تقريبا)



CONVEYOR (FEEDER) : ناقل (المغذيه) :
Twin lane type 80 mm pitch, mechanically drive. توأم حاره نوع 80 ملم درجة ، وتدفع اليه.

TYRES : الإطارات :

Front - solid Rubber Typ- 2 nos جبهة صلبة مطاطيه الطباع - رقم 2
Rear- 1100 x 20 -16 Ply - 2 nos العمق - 1100 × 20 -16 رقائق رقم - 2


Tamper (Screed Vibrator) : عبث (الرسالة الممله الهزاز) :
Hydraulic Drive حملة الهيدروليكيه







1) Power Unit  :- 1) وحده القدرة :
The primeover in the Asphalt Paver Finisher  unit is  “Kirloskar” make model – 4R1040 Diesel engine – 65 HP @ 1800 RPM , with FIP, Air Compressor,  12V alternator, self start starter , 12V – 21 P Excide make battery, radiator, meters like oil  pressure, water temperature, Ammeter, air meter, hours  meter, starter button, Parking key,  dipper switch etc. فان primeover في الاسفلت المرصف المنهي الوحدة "kirloskar" جعل النموذج 4r1040 محركات الديزل - 65 شركة هولت باكرد @ 1800 دورة في الدقيقة ، مع fip الجو الضاغط ، 12v مولد ذاتي بداية كبدايه ، 12v - 21 ف excide جعل بطاريه المشعاع ، مثل متر النفط الضغط حرارة المياه ، ومقياس التيار الكهربائي الجوي متر ساعات متر ، المبدئ زر وقوفها المفتاح ، مفتاح الخ الغطاس

2) SCREED :- 2) الرسالة الممله :
The main screed is consists of 2.5 mtrs (2500 mm.) center fixed screed plate and other two screed plate operated by hydraulically. الرسالة الممله الرئيسي هو يتكون من 2.5 استعراضات منتصف المده (2500 ملم). مركز ثابت الرسالة الممله وحة والاخران الرسالة الممله وحة تشغلها هيدروليكيا. Sliding on telescopic cylinder guides. الإنزلاق على الاسطوانه ادلة متداخل. It is 380 mm wide, 12 mm thickness are made of stainless stell. ومن 380 ملم واسعة ، وسمك 12 ملم مصنوعة من يصدا stell. Two kerosene burners. الكيروسين اثنين الشعلات. The vibrator hydraulically operated, is fitted on main screed length. فان الهزاز تعمل هيدروليكيا ، المجهزة الرئيسية على طول الرسالة الممله. Variable lying of width from 2.5 mtrs to 4.00 mtrs is obtained by means of hydraulic controls. عرض متغير الكذب من استعراضات منتصف المده من 2.5 الى 4.00 استعراضات منتصف المده يحصل بواسطة ضوابط الهيدروليكيه.

2) Hydraulic Parts :- 2) الهيدروليكيه اجزاء : -
1. 1 - Hydraulic jack جاك الماءيه - Dantal ” make "Dantal" جعل
2. 2 - Hydraulic pump المضخه الهيدروليكيه - “Dowty ” make (made in ltaly) "Dowty" جعل (في ltaly)
3. 3 - Control Valves صمامات التحكم - “Walvoil ” (made in ltaly) "Walvoil" (في ltaly)

4. 4 - Hydraulic Motors المحركات الهيدروليكيه

- “Dowty ” make  (made in ltaly) "Dowty" جعل (في ltaly)
5. 5 - Electric Control Panel's Part Make of لوحة التحكم الكهرباءيه للجزء يجعل - “Yokohama ” make. "يوكوهاما" تجعل. (Korea) (كوريا)

3) Gear system  :- 3) نظام المهمات :

Transmission Gear is easy  to maintain in local market. ارسال معدات الصيد السهل المحافظة في السوق المحلية.
