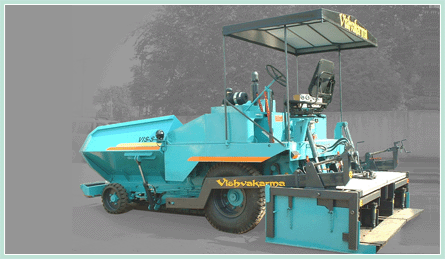

PAVIMENTADOR SEMI HIDRÁULICO DEL ASFALTO |
|
| |
 |
| |
|
| |
| ESPECIFICACIÓN DE PAVIMENTADOR |
| |
| Funcionamiento |
| Pavimentar anchura |
: |
2.5- 4.00mtrs |
| Pavimentar grueso |
: |
Upto10- 200m m |
| Pavimentar velocidad |
: |
4-23 M/Min |
| Velocidad de recorrido |
: |
15 kilómetros por hora (máximo) |
|
|
|
| Dimensión |
| Largura total |
: |
5300 milímetros |
| Anchura total |
: |
3000 milímetros |
| Altura total |
: |
2750 milímetros |
| Base de la rueda |
: |
2450 milímetros |
| Pista de la rueda |
: |
1950 milímetros |
| Peso |
: |
8500 kilogramos (aproximadamente) |
|
|
|
| Capacidad del tanque |
| Depósito de gasolina |
: |
60 Ltrs |
| Tanque hidráulico |
: |
45 Ltrs |
|
|
|
| Tornillo del taladro |
| Hermane mecánicamente el tornillo resistente del taladro de la abrasión de la impulsión |
|
|
|
| TOLVA : |
| Hermane las tolvas que doblan funcionadas hidráulicas de 4cu, mt. capacidad (aproximadamente) |
| TRANSPORTADOR (ALIMENTADOR) : |
| Tipo gemelo del carril echada de 80 milímetros, mecánicamente impulsión. |
| NEUMÁTICOS : |
Frente - Typ- de goma sólido 2 No.
Alce 1100 x 20 -16 capas - 2 No. |
| Pisón (vibrador de Screed) : |
| Impulsión hidráulica |
|
| |
|
| 1) Unidad de energía :- |
|
| El primeover en la unidad de la acabadora del pavimentador del asfalto es “Kirloskar” hace el modelo - 4R1040 motor diesel - 65 CABALLOS DE FUERZA @ 1800 RPM, con PAA, compresor de aire, 12V alternador, arrancador del comienzo del uno mismo, 12V - 21 P Excide hacen la batería, el radiador, los metros como la presión del aceite, temperatura del agua, el amperímetro, el metro del aire, horas de metro, el botón del arrancador, la llave que parquea, el interruptor etc. del cucharón. |
| |
|
| 2) SCREED : |
|
| La cañería screed es consiste en 2.5 mtrs (2500 milímetros.) que el centro fijado screed la placa y otros dos screed la placa funcionada cerca hidráulicamente. El resbalar en guías telescópicas del cilindro. Tiene 380 milímetros de ancho, 12 milímetros de grueso se hace de stell inoxidable. Dos hornillas del keroseno. El vibrador accionado hidráulicamente, se cabe en la cañería screed longitud. La mentira variable de la anchura a partir de 2.5 mtrs a 4.00 mtrs se obtiene por medio de controles hidráulicos. |
| |
|
| 2) Piezas hidráulicas : |
|
| 1. Gato hydráulico |
- |
“Dantal” haga |
| 2. Pompa hydráulica |
- |
“Dowty” haga (hecho adentro ltaly) |
| 3. Válvulas de control |
- |
“Walvoil” (hecho adentro ltaly) |
4. Motores hidráulicos |
- |
“Dowty” haga (hecho adentro ltaly) |
| 5. La pieza eléctrica del panel de control hace de |
- |
“yokohama” haga. (Corea) |
|
| |
| 3) Sistema del engranaje : |
| El engranaje de la transmisión es fácil de mantener en mercado local. |
| |
|
|
|
